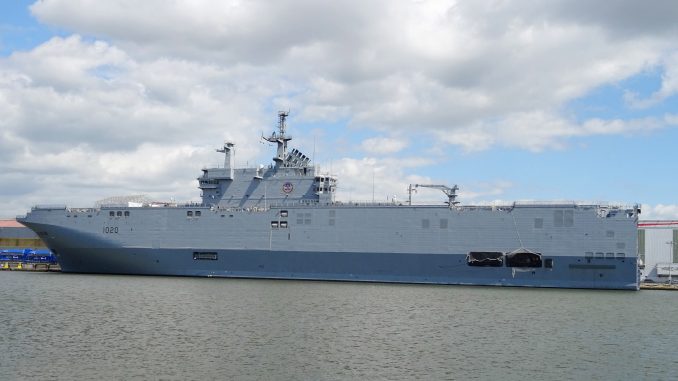

حاملة الطائرات المروحية “ميسترال” جمال عبد الناصر وأنور السادات (4)

حاملة المروحيات المصرية ميسترال
حاملة المروحيات المصرية ميسترال

أحمد رجب –

الهيكل التنظيمي لمركز توجيه وقيادة الحاملة الرئيس (أنظمة الملاحة):

يتواجد هذا المركز في برج الملاحة ويعمل على التحكم في الحاملة وتوجيهها أثناء الإبحار وذلك من خلال مجموعة من مواقع العمل وأجهزة التحكم Consoles على النحو التالي:

أولاً: كونسولة الدومان

ومنها يتم توجيه الحاملة بواسطة الدفة والتحكم في وسائل الدفع الرئيسة والمساعدة بواسطة مُدير الدفة  Helmsman الذي يتلقي الأوامر المباشرة من قبطان السفينة.

ثانياً: كونسولة الملاحة وضابط الوردية

وتتكون من مجموعة من شاشات البيان المختلفة ومُستشعرات الحاملة كمنظومة الرادارات الملاحية وعلى جانبي الكونسولة جهاز الخريطة الإلكترونية وجهاز منظومة الحفاظ على الموقع وخط السيرDynamic Positioning (DP) الذي يحتوي على مُستشعرات الرصد ومُستشعرات الرياح والحركة وكذا البوصلة الجيروسكوبية Gyrocompass.

وتعمل منظومة DP على تحديد حجم وإتجاه القوى البيئية التي تؤثر على موقف الحاملة أثناء الإبحار ووضع الحاملة في زاوية إيجابية نحو الرياح والأمواج والتيار وتأمين عملية رباط الحاملة على الرصيف؛ يتواجد أيضاً على جانب الكونسولة مُكررات تقوية الإشارات كمُكرر لأجهزة  قياس العمق أسفل الحاملة للأعماق الضحلة والأعماق المتوسطة ومُكرر عداد السرعة والمسافة ومُكرر لشاشة ضابط وردية العمليات لبيان الموقف السطحي والجوي أثناء الإبحار.

ثالثاً: منضدة التوقيع الملاحي

يتم توقيع موقع الحاملة خلال الإبحار بواسطة ضابط الملاحة طوال فترة الإبحار بإستخدام عدة طرق منها التوقيع الساحلي والفلكي والتوقيع الإلكتروني لذا يوجد على منضدة التوقيع جهاز تحديد الموقع بواسطة الأقمار الإصطناعية Differential GPS الأميركي وGLONAS الروسي وكذا جهاز التعارف الآلي بين السفن Automatic Identification System (AIS) الذي يعمل على تحديد موقع ومسار وسرعة ووضعية السفن عن طريق تبادل البيانات مع السفن الأخري القريبة. نظام AIS مُدمج معه أنظمة إستقبال من القمر الإصطناعي GPS Receiver وجهاز إرسال وإستقبال من النوع  VHF Transceiver وأنظمة ملاحة أخرى مثل البوصلة الجيروسكوبية  Gyrocompass ونظام قياس مُعدل الإنعطاف Rate of Turn Indicator. هذا ويمكن تتبع السفن المُزودة بنظام AIS           بواسطة المحطات الساحلية لنظام التعرف الآلي بين السفنCostal Automatic Identification System Base Stations.

رابعاً: كونسولة منظومة الإستغاثة والسلامة البحرية GMDSS

تُعد GMDSS منظومة مُتفق عليها دولياً وهي عبارة عن مجموعة من إجراءات وأنظمة ومعدات السلامة وبروتوكولات الإتصال المُستخدمة في توفير السلامة وجعلها أكثر سهولة، وذلك لإنقاذ السفن المُتعثرة والزوارق والطائرات.

تهدف المنظومة إلى التنبيه وتحديد الموقف من الأزمات بالإضافة إلى الإتصالات العامة وتبادل المعلومات ويتوافق معها جميع أنظمة إتصالات الحاملة. تعمل الكونسولة على إرسال وإستقبال إشارات الإستغاثة من وإلى السفن ومراكز البحث والإنقاذ المُختلفة، ويُمكن أيضاً إستخدامها في الحصول على خرائط الطقس والأحوال الجومائية في منطقة الإبحار.

خامساً: كونسولة القائد (القبطان) والمناورات

وهي شبيهه بكونسولة الدومان ولكن يتم إستخدامها أثناء المناورات الضيقة بواسطة قبطان الحاملة كمناورة الرباط على الرصيف والمُغادرة وكذا يُمكن إستخدامها أثناء إستقبال وإنزال الوسائط (مركبات الإنزال) بالبحر.

سادساً: لوحة الأنوار الملاحية

ومنها يتم التحكم في الأضواء الملاحية التي تُستخدم أثناء الإبحار ليلاً.

أنظمة القيادة والتحكم:

نظام المعلومات وقيادة العمليات والسيطرة طراز SIC 21 Command & Control Information System من الجيل الجديد.

ويوفر للحاملة العلم الكامل بتفاصيل العمليات عن طريق أنظمة إتصالات متكاملة تربطها بباقي القوات حيث يعمل على تبادل المعلومات وتقييم مسار العمليات وأيضاً إدارة الخدمات اللوجيستية وهو نفس النظام العامل على حاملة الطائرات المقاتلة الفرنسية شارل ديجول ويتواجد في مركز قيادة العمليات المشتركة. هو من إنتاج شركة Thales الفرنسية .

نظام إدارة المعارك:

نظام إدارة المعارك المُتكامل من طرازSenit 9 والذي يعتبر قلب الحاملة ويتكون من نظام مُعالجة البيانات ونظام مُراقبة الأسلحة وأنظمة الملاحة ومجموعة مُتكاملة من أنظمة الإستشعار. ويتولى إدارة جميع ما سبق وإقتراح قرار الرد السريع على الأخطار والعدائيات المختلفة. يتواجد النظام في برج القيادة والدفاع، وهو من إنتاج شركة DCNS الفرنسية للصناعات البحرية.
